Flexibler LED-Bildschirm der RF-Serie: Installationsanleitung

Anzahl Durchsuchen:0     Autor:Site Editor     veröffentlichen Zeit: 2026-10-18      Herkunft:Powered

erkundigen

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Der Einsatz von Displays in gekrümmten, gewellten oder zylindrischen Umgebungen führt zu einzigartigen physikalischen Komplexitäten. Herkömmliche starre Paneele können sich einfach nicht an fließende architektonische Designs anpassen. Visuelle Integratoren stehen unter enormem Druck, in Sendestudios, Einzelhandelsflächen und Firmenlobbys makellose Panoramen zu liefern. Der flexible LED-Bildschirm der RF-Serie bietet eine leistungsstarke Lösung für diese anspruchsvollen Räume. Das Erreichen nahtloser visueller Ergebnisse hängt jedoch stark von einer präzisen strukturellen Vorbereitung ab. Eine schlecht vorbereitete Unterkonstruktion bringt ein Projekt schnell zum Scheitern. Dies führt häufig zu sichtbaren Nähten, gebrochenen Modulen und umfangreichen Nacharbeiten.

Dieser Leitfaden bietet Systemintegratoren, AV-Technikern und Projektmanagern einen ungeschminkten Einblick in die wichtigsten Installationsanforderungen. Sie erfahren, wie Sie Einsatzrisiken durch exakte Rahmen- und Wärmeplanung mindern. Wir decken alles Notwendige ab, um kostspielige Neugestaltungen während des Projekts zu vermeiden. Beherrschen Sie diese Techniken, um eine spektakuläre Abschlusspräsentation zu gewährleisten.

Wichtige Erkenntnisse

  • Die Unterkonstruktion entscheidet über den Erfolg: 70 % der Installationszeit sollten für die Rahmung und Nivellierung aufgewendet werden; Die Magnetmodule der RF-Serie richten sich streng nach der Genauigkeit des Rahmens.

  • Physikalische Grenzen beachten: Die Einhaltung des vorgegebenen Mindestbiegeradius verhindert Mikrobrüche in Leiterplattenlötstellen und verlängert die Modullebensdauer.

  • Die Wartungsfreundlichkeit an der Vorderseite beschleunigt den ROI: Das magnetische Design vereinfacht sowohl die Erstmontage als auch die langfristige Wartung und reduziert so Betriebsausfallzeiten.

  • Wärmeplanung ist nicht verhandelbar: Gekrümmte und geschlossene Installationen erfordern proaktive Wärmeableitungsstrategien, um lokale Überhitzung zu verhindern.

Bewertung der strukturellen und ökologischen Bereitschaft (Phase vor der Installation)

Das Erreichen einer einwandfreien Anzeige beginnt lange vor dem Auspacken der Panels. Sie müssen frühzeitig klare Anforderungen an die Unterkonstruktion definieren. Installateure benötigen einen maßgeschneiderten Unterrahmen aus Blech oder Stahl. Ingenieure müssen diese Struktur so entwerfen, dass sie genau der gewünschten Kurve entspricht. Wir können Ebenheits- und Ausrichtungstoleranzen nicht genug betonen. Ein ungenügender Rahmen führt zu sichtbaren Nähten zwischen den flexiblen Modulen. Unebene Metalloberflächen erzeugen winzige Lücken. Betrachter werden diese Lücken sofort bemerken, wenn sie in der Nähe des Bildschirms stehen.

Um sicherzustellen, dass das Framing erfolgreich ist, befolgen Sie einige grundlegende Best Practices:

  • Entscheiden Sie sich für CNC-gefrästes Aluminium anstelle von Standardstahl, um das Strukturgewicht zu reduzieren und die Maßgenauigkeit zu verbessern.

  • Behandeln Sie alle Metalloberflächen mit einer Rostschutzbeschichtung, um eine langfristige Verschlechterung zu verhindern.

  • Integrieren Sie spezielle Kühlkanäle in das Rahmendesign für passives Wärmemanagement.

Die Durchführung eines gründlichen Umgebungsprofils verhindert langfristige Hardwareausfälle. Sie sollten Umgebungstemperatur, Luftfeuchtigkeit und Luftstrommuster gründlich bewerten. Eingelassene oder architektonische Integrationen fangen Wärme leicht ein. Schlechte Belüftung verkürzt die Lebensdauer der Dioden erheblich. Berechnen Sie Ihren benötigten Stromverbrauch genau. Bewerten Sie gleichzeitig Ihren Bedarf an Datenredundanz. Basieren Sie diese Berechnungen auf der gesamten Bildschirmauflösung. Verlassen Sie sich nicht nur auf den physischen Fußabdruck. Hochauflösende Stellplätze verbrauchen mehr Strom pro Quadratmeter.

Überprüfen Sie abschließend alle Biegebeschränkungen sorgfältig. Definieren Sie immer den minimalen Biegeradius Ihres spezifischen Pixelabstands. Für flexible Leiterplatten (PCBs) gelten strenge physikalische Grenzen. Versuchen Sie nicht, mehrachsige Kurven oder zusammengesetzte Kurven zu erstellen. Fahren Sie nur fort, wenn die Modulspezifikation komplexe Biegungen ausdrücklich unterstützt. Durch erzwungene Biegungen außerhalb dieser Grenzen werden interne Komponenten dauerhaft beschädigt. Es entstehen Mikrorisse in den Lötstellen. Diese Brüche führen kurz nach der Bereitstellung zu toten Pixeln.

Grundlegende Werkzeug- und Komponentenaufschlüsselung

Für eine ordnungsgemäße Vorbereitung ist eine Prüfung Ihres Inventars erforderlich. Dazu gehört auch die richtige Ausrüstung Ihrer Mannschaft. Führen Sie bei der Lieferung sofort eine strenge Bestandskontrolle durch. Sie erhalten flexible Module, Empfangskarten und Netzteile. Im Lieferumfang sind außerdem Datenkabel und spezielle Magnetanker enthalten. Überprüfen Sie alle Mengen, bevor Sie mit der Montage beginnen. Fehlende Komponenten stoppen den Installationsfortschritt vollständig.

Stellen Sie Ihre Integrationstools rechtzeitig bereit. Für einen reibungslosen Aufbau sind Präzisionsinstrumente unerlässlich. Verwenden Sie Rotationslaser-Nivelliergeräte und digitale Winkelmesser. Diese Werkzeuge überprüfen die perfekte Ausrichtung des Rahmens. Techniker benötigen spezielle Werkzeuge zum Entfernen des Saugmoduls. Diese ermöglichen eine sichere Handhabung und Feinjustierung. Sie benötigen außerdem kalibrierte Drehmomentschraubendreher. Sie sorgen für eine sichere Schrankmontage. Drehmomentkontrollen verhindern, dass Techniker bei der Montage des Netzteils Schraubengewinde abreißen.

Planen Sie Ihre Arbeitsannahmen sorgfältig. Schätzen Sie Ihren Personalbestand basierend auf dem Projektumfang. Stellen Sie mindestens zwei Techniker für die Modulhandhabung bereit. Eine Person hält das Panel, während die andere es sichert. Sie müssen auch Bauingenieure einbeziehen. Sie validieren die Rahmenintegrität, bevor mit den elektrischen Arbeiten begonnen wird. Eine ordnungsgemäße Personalbesetzung verhindert überstürzte Arbeiten und versehentliche Schäden.

Checkliste für Integrationstools

Stellen Sie sicher, dass Ihr Staging-Bereich die folgenden erforderlichen Elemente enthält, bevor Sie mit der Build-Phase beginnen.

Werkzeugkategorie

Spezifischer Artikel

Primäre Anwendung

Messung

Rotationslaser-Nivelliergerät

Überprüfung der Ebenheit und horizontalen Ausrichtung der Unterkonstruktion.

Messung

Digitaler Winkelmesser

Bestätigung exakter Biegewinkel an kundenspezifischen Unterrahmen.

Handhabung

Magnetisches Saugwerkzeug

Sicheres Entfernen und Mikrojustieren magnetischer LED-Module.

Montage

Drehmomentschraubendreher

Sichern Sie Netzteile und empfangen Sie Karten, ohne sie zu fest anzuziehen.

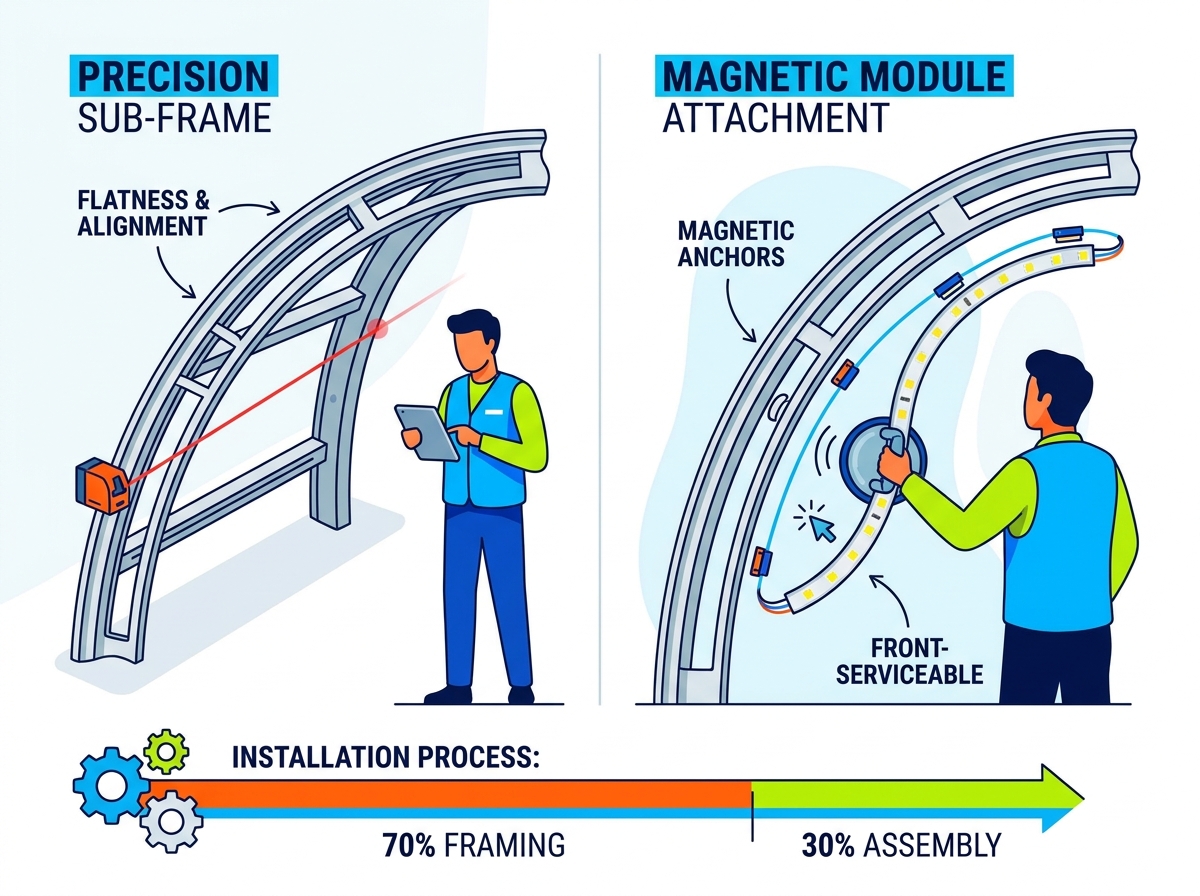

Flexibler LED-Bildschirm-Installationsrahmen der RF-Serie

Schrittweiser mechanischer Installationsprozess

1. Konstruieren und Validieren des Unterrahmens

Beginnen Sie mit der sicheren Installation Ihres maßgeschneiderten Strukturrahmens. Kontinuierliche Überprüfung sichert langfristigen Erfolg. Unter den Top -Tipps für die LED-Installation sticht immer wieder die Verwendung einer Laser-Wasserwaage hervor. Messen Sie über mehrere Punkte am Rahmen. Schon eine Abweichung von 1 mm verstärkt sich schnell. Sobald die Techniker die LED-Module anbringen, entsteht eine gut sichtbare Lücke. Rahmenteile sorgfältig verschweißen bzw. verschrauben. Stellen Sie sicher, dass keine Metallgrate aus der Oberfläche herausragen. Reinigen Sie die Metalloberfläche gründlich, um eine perfekte Magnethaftung zu gewährleisten.

2. Routing der Strom- und Dateninfrastruktur

Planen Sie Ihre Verkabelungstopologie klar, bevor Sie Module anschließen. Installieren Sie zunächst die Netzteile (PSUs) am Rahmen. Befestigen Sie Ihre Empfangskarten sicher neben den Netzteilen. Verlegen Sie Datenkabel systematisch zwischen den Karten. Befestigen Sie alle Kabel fest mit Kabelbindern oder Clips. Lose Verkabelungen stören direkt in der Endphase. Dadurch wird verhindert, dass der Magnetsitz der Module bündig am Metall anliegt. Ein eingeklemmter Draht führt dazu, dass sich das Modul nach außen wölbt. Dadurch wird die glatte Kurve des Displays beeinträchtigt.

3. Anbringen der magnetischen flexiblen Module

Fassen Sie Module ausschließlich an den Kunststoffkanten an. Eine direkte Berührung der Vorderseite führt zu Schäden. Öle und Druck schädigen empfindliche oberflächenmontierte Geräte (SMDs). Überprüfen Sie die auf der Rückseite aufgedruckten Richtungspfeile. Richten Sie sie sorgfältig aus, um eine gleichmäßige Polarisation zu gewährleisten. Dies garantiert auch ein genaues Pixellayout. Lassen Sie die Module mithilfe ihrer magnetischen Anker einrasten. Beginnen Sie in der Mitte der Strukturkurve. Arbeiten Sie systematisch nach außen zu den Rändern hin. Diese Methode verteilt die körperliche Spannung gleichmäßig auf der Oberfläche. Es verhindert, dass die Module unter Druck einknicken.

Datenzuordnung, Konfiguration und Kalibrierung

Die Datenflusszuordnung bestimmt, wie die Anzeige Bilder verarbeitet. Sie müssen die Empfangskarten genau konfigurieren. Verwenden Sie für diesen Schritt eine Standard-Steuerungssoftware wie NovaStar. Gebogene Designs weisen häufig nicht standardmäßige Auflösungen auf. Systemintegratoren müssen sich bei der Ersteinrichtung der Software mit diesen Komplexitäten befassen. Die Zuordnung benutzerdefinierter Pixelabmessungen erfordert Liebe zum Detail. Bilden Sie die Datenkaskade perfekt ab, um verzerrte Bilder zu vermeiden. Testen Sie den Signalpfad mit Standardtestmustern.

Konzentrieren Sie sich nach der Kartierung auf die Nahtanpassung und die visuelle Abstimmung. Techniker erkennen häufig dunkle oder helle Linien zwischen Modulen. Diese Linien entstehen durch mikroskopische Spannung. Sie entstehen auch aufgrund winziger physischer Lücken. Dunkle Linien weisen auf eine physische Lücke zwischen den Panels hin. Helle Linien weisen darauf hin, dass die Platten zu eng zusammengeschoben werden. Verwenden Sie einen Sauger, um die Module leicht zu verschieben. Lücken schließen oder Druck vorsichtig entlasten.

Führen Sie abschließend eine umfassende Farb- und Helligkeitskalibrierung durch. Dieser Schritt gewährleistet eine gleichmäßige Bildqualität. Gekrümmte Bildschirme stellen besondere Herausforderungen hinsichtlich des Betrachtungswinkels dar. Je nach Position des Betrachters erscheint die Helligkeit unterschiedlich. Befolgen Sie diese Standardkalibrierungsschritte:

  1. Erzeugen Sie ein reinweißes Testmuster, um Helligkeitsunterschiede auf dem gesamten Bildschirm aufzudecken.

  2. Identifizieren und dokumentieren Sie alle dunklen oder hellen Linien an den Nähten des physischen Moduls.

  3. Setzen Sie das Saugwerkzeug ein, um die Modulpositionierung mechanisch fein einzustellen.

  4. Führen Sie eine softwarebasierte Kantenkorrektur durch, um die verbleibenden sichtbaren Nähte virtuell zu verschmelzen.

  5. Führen Sie einen abschließenden Kolorimeterdurchlauf durch, um den gewünschten Rec.709- oder DCI-P3-Farbraum perfekt festzulegen.

Häufige Installationsrisiken und Fehlerbehebung

Integratoren stehen häufig vor besonderen mechanischen und umweltbedingten Herausforderungen. Durch frühzeitiges Erkennen von Problemen werden dauerhafte Schäden an der Hardware verhindert. Im Folgenden stellen wir Ihnen die häufigsten Risiken vor.

Risiko 1: Mikrobrüche durch übermäßiges Biegen

Übermäßige körperliche Belastung zerstört flexible Module schnell. Das Hauptsymptom sind tote Pixel oder zeitweilige Leitungsausfälle im gesamten Panel. Die Lösung erfordert die strikte Einhaltung des Biegeradius des Datenblatts. Erzwingen Sie niemals, dass ein Modul in einen ungenauen Rahmen passt. Wenn die Rahmenkrümmung die Modultoleranz überschreitet, müssen Sie den Unterrahmen sofort neu konstruieren.

Risiko 2: Thermische Drosselung in geschlossenen Räumen

Hitzestau verschlechtert die Sehleistung rapide. Das Symptom äußert sich normalerweise in einer Farbverschlechterung oder einem plötzlichen Hardwarefehler in der Mitte des Bildschirms. Die Lösung erfordert ein proaktives Wärmemanagement. Integrieren Sie aktive Kühlsysteme hinter dem Hilfsrahmen. Installieren Sie Abluftventilatoren oder spezielle HVAC-Kanäle, um den Wärmestau effektiv zu steuern.

Risiko 3: Inkonsistenter magnetischer Sitz

Falsche Sitzgelegenheiten stören das gesamte visuelle Erlebnis. Das primäre Symptom äußert sich darin, dass Module entlang der Kurve „holprig“ oder falsch ausgerichtet erscheinen. Die Lösung erfordert eine physische Inspektion. Überprüfen Sie, ob hinter dem Modul Kabel eingeklemmt sind. Achten Sie auf Metallgrate, die während der Fertigung am Hilfsrahmen zurückgeblieben sind. Verwenden Sie einen Sauger, um das Modul sicher zu entfernen. Entfernen Sie das Hindernis vollständig und setzen Sie die Platte dann wieder bündig am Metall an.

Matrix zur Fehlerbehebung bei der Installation

Beobachtetes Symptom

Wahrscheinliche Ursache

Empfohlene Lösung

Zeitweilige Leitungsausfälle

Mikrofrakturen durch Überbiegen.

Biegeradius überprüfen; Gegebenenfalls Rahmen neu gestalten. Ersetzen Sie das beschädigte Modul.

Zentraler Farbverlust

Thermische Drosselung/Überhitzung.

Installieren Sie aktive Abluftventilatoren hinter dem Strukturrahmen.

Sichtbare Oberflächenunebenheiten

Eingeklemmte Drähte oder Metallgrate.

Modul mit Saugwerkzeug entfernen, Verstopfung beseitigen, sauber wieder einsetzen.

Abschluss

Der Einbau eines hochflexiblen Displays bleibt eine Übung in struktureller Präzision. Das magnetische Frontbefestigungssystem macht die eigentliche Bildschirmmontage äußerst effizient. Das endgültige visuelle Ergebnis hängt jedoch vollständig von der strengen Rahmung vor der Installation ab. Käufer müssen die Sonderanfertigung in ihr Gesamtprojektbudget einbeziehen. Auch spezialisierte AV-Arbeitskräfte sind entscheidend für den Erfolg. Eine sorgfältige Planung gewährleistet eine spektakuläre und dauerhafte Installation.

Sie müssen genaue Messungen und eine strenge thermische Planung in den Vordergrund stellen. Das Ignorieren von Umgebungsfaktoren führt zu einer schnellen Verschlechterung der Hardware. Schützen Sie Ihre Investition, indem Sie jede Phase methodisch ausführen. Nächste Schritte: Laden Sie das technische Datenblatt für den von Ihnen gewählten Pixelabstand herunter. Wenden Sie sich für individuelle Unterrahmen-Entwürfe direkt an einen Integrationsspezialisten. Fordern Sie ein individuelles Angebot basierend auf Ihren spezifischen Projektdimensionen an. Führen Sie diese Schritte aus, um ein makelloses visuelles Erlebnis zu gewährleisten.

FAQ

F: Was ist der minimale Biegeradius für den flexiblen LED-Bildschirm der RF-Serie?

A: Der genaue Radius hängt stark vom spezifischen Pixelabstand ab, den Sie auswählen. Engere Teilungen ermöglichen im Allgemeinen kleinere Radien. Die genauen Grenzwerte müssen Sie dem offiziellen Datenblatt entnehmen. Bei Überschreitung dieses Grenzwerts werden die internen Leiterplattenkomponenten dauerhaft beschädigt. Halten Sie sich stets strikt an die Biegevorgaben des Herstellers.

F: Kann die RF-Serie von vorne gewartet werden?

A: Ja, das magnetische Design ermöglicht eine vollständige Wartung von vorne. Mit einem speziellen Saugwerkzeug können Techniker einzelne Module problemlos entfernen. Diese Fähigkeit reduziert Wartungsausfallzeiten erheblich. Es macht auch sperrige hintere Zugangsstege in engen architektonischen Räumen überflüssig.

F: Benötige ich einen individuellen Rahmen oder kann ich ihn direkt an einer gebogenen Wand montieren?

A: Obwohl die Montage an einer vorhandenen Wand theoretisch möglich ist, empfehlen wir sie nicht. Fast immer ist ein maßgefertigter Metall-Hilfsrahmen erforderlich. Es bietet die absolute Ebenheit und sichere magnetische Haftung, die für eine nahtlose Anzeige erforderlich sind. Standard-Trockenbaukurven erreichen selten die erforderliche Präzision im Millimeterbereich.

F: Sind diese Bildschirme für die Installation im Freien geeignet?

A: Diese hochflexiblen Module verfügen normalerweise nur über eine IP-Schutzart für den Innenbereich. Ihnen fehlt die umfassende Witterungsbeständigkeit, die für eine direkte Exposition im Freien erforderlich ist. Überprüfen Sie immer die spezifische IP-Schutzart Ihres Modells. Setzen Sie sie ausschließlich in klimatisierten Innenräumen ein, es sei denn, der Hersteller spezifiziert ausdrücklich die Einsatzmöglichkeiten im Freien.
